Ce face un transformator?

Răspunsul de bază

A transformator transferă energie electrică între două sau mai multe circuite prin inducție electromagnetică, modificarea nivelurilor de tensiune fără a modifica frecvența . În termeni practici, crește tensiunea pentru transmisia pe distanțe lungi (de exemplu, de la 11 kV la 400 kV) sau o reduce pentru o utilizare finală sigură (de exemplu, de la 240 V la 12 V pentru electronice). Dincolo de conversia tensiunii, transformatoarele asigură și izolare electrică, reglează curentul și protejează echipamentul de supratensiuni.

Transformatoarele moderne ating randamente de 95% până la 99% , făcându-le printre cele mai eficiente dispozitive electrice aflate în uz. Indiferent dacă este într-o stație de utilitate care manipulează sute de megavați sau într-o unitate compactă în interiorul unui încărcător de telefon, principiul de bază – legea lui Faraday a inducției electromagnetice – rămâne același.

Tipuri de transformatoare și aplicațiile lor

Transformatoarele sunt clasificate pe scară largă în funcție de frecvența de funcționare, construcție și aplicație. Înțelegerea distincțiilor ajută la selectarea unității potrivite pentru orice sistem dat.

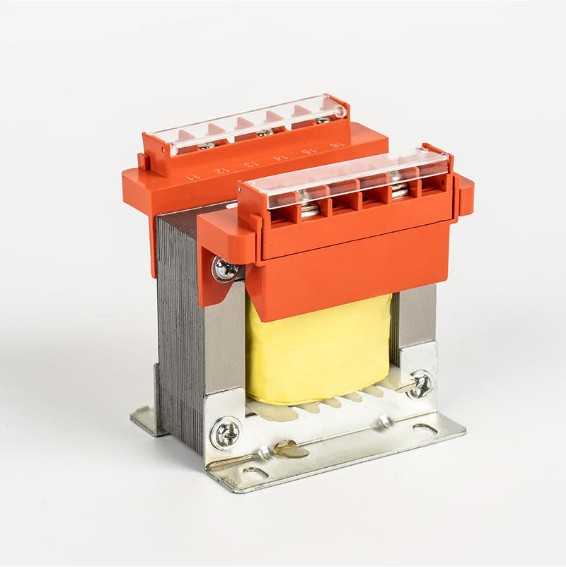

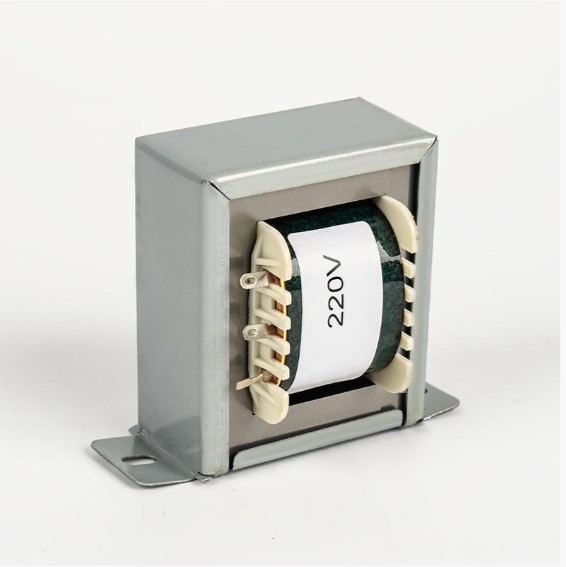

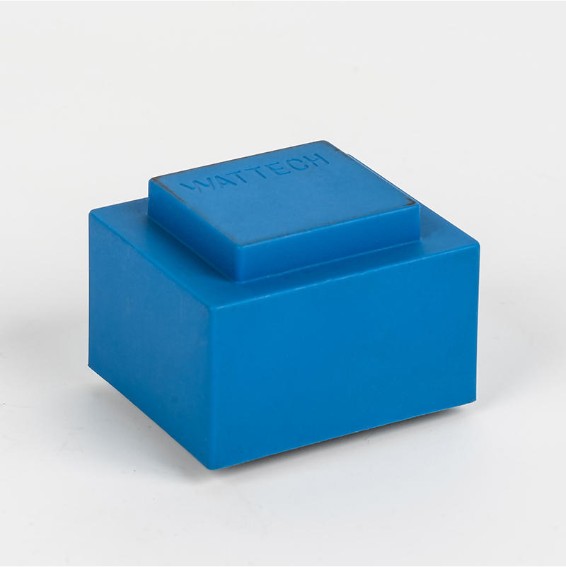

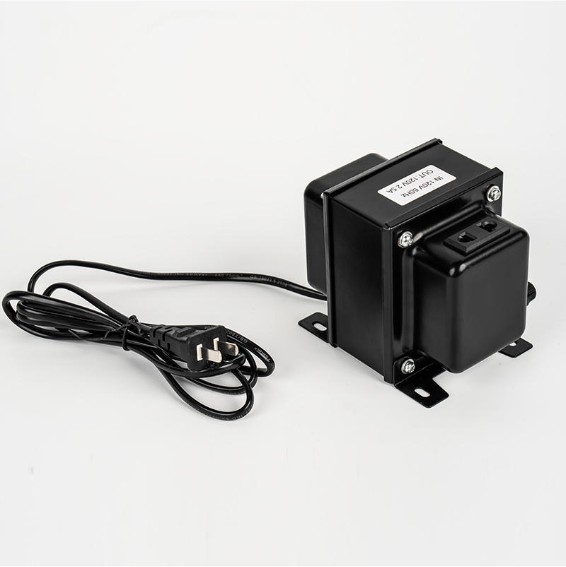

Transformatoare de joasă frecvență

Transformatoarele de joasă frecvență funcționează la frecvența standard a rețelei electrice de 50 Hz sau 60 Hz . Folosesc miezuri din oțel siliciu laminat pentru a minimiza pierderile de curenți turbionari. Avantajele lor cheie includ robustețea, capacitatea de manipulare a puterii ridicate și durata de viață lungă - depășind adesea 25 de ani cu o întreținere adecvată.

Aplicațiile transformatoarelor de joasă frecvență acoperă o gamă largă de industrii:

• Distribuția energiei: Stațiile de rețea trec de la tensiunea de transmisie la cea de consum
• Control industrial: Regulatoare de tensiune, stabilizatori și aparate de sudare electrice care necesită o ieșire stabilă, de curent ridicat
• Iluminat și electrocasnice: Sisteme de reglare a luminii, unități de compresoare HVAC și unități frigorifice
• Energie nouă: Invertoare fotovoltaice (PV) care convertesc DC din panourile solare în AC compatibil cu rețea și sisteme de stocare a energiei care gestionează ciclurile de încărcare/descărcare

Ningbo Chuangbiao Electronic Technology Co., Ltd. este specializată în transformatoare de joasă frecvență concepute pentru aceste medii solicitante, oferind produse care asigură o conversie eficientă a puterii și o protecție fiabilă în sectoarele energetice, industriale, de iluminat, electrocasnice și noile sectoare ale energiei.

Transformatoare de înaltă frecvență

Transformatoarele de înaltă frecvență funcționează din 20 kHz până la câțiva MHz . Deoarece pierderile de miez cresc cu frecvența pentru miezurile de fier, acestea folosesc în schimb miezuri de ferită sau pulbere de fier. Beneficiul major este dimensiunea: un transformator de înaltă frecvență care gestionează aceeași putere ca o unitate de 50 Hz poate fi De 10 până la 100 de ori mai mic și mai ușor .

Aplicațiile tipice includ surse de alimentare cu comutare (SMPS), echipamente de telecomunicații, dispozitive medicale și încărcătoare de bord pentru vehicule electrice (EV).

Conexiune la transformatorul curent: cum funcționează și de ce contează

Un transformator de curent (CT) este un dispozitiv de măsurare care produce un curent proporțional redus în înfășurarea sa secundară, permițând măsurarea în siguranță a circuitelor de curent ridicat. Conexiunea corectă este esențială atât pentru precizie, cât și pentru siguranță.

Procedura standard de conectare CT

1. Treceți conductorul primar (linia care se măsoară) prin fereastra CT sau conectați-vă la bornele primare (P1, P2).
2. Conectați bornele secundare (S1, S2) la instrumentul de măsurare - de obicei un ampermetru nominal de 5 A sau 1 A sau un contor de energie.
3. Nu lăsați niciodată circuitul secundar al unui TC sub tensiune. Un secundar deschis poate genera tensiuni periculos de înalte (potențial mii de volți) datorită forței magnetomotoare nestingherite.
4. Respectați marcajele de polaritate (convenția punctelor sau marcajele P1/S1) pentru a asigura relații corecte de fază pentru aplicațiile releului de protecție.
5. Împământați un terminal secundar conform practicii standard (de obicei S2 sau S1 împământat la șasiu) pentru a preveni pericolele de plutire a tensiunii.

Rapoartele CT comune sunt 100:5, 200:5, 400:5 și 1000:5 A . Selectarea unui raport CT subdimensionat cauzează erori de saturație și de măsurare; supradimensionarea reduce precizia la sarcina normala. Specificați întotdeauna clasa de precizie CT (de exemplu, Clasa 0,5 pentru măsurare, Clasa 5P pentru protecție) atunci când comandați.

Transformator cu montare pe tampon: instalare și considerații cheie

Un transformator cu montare pe suport este o unitate la nivelul solului, rezistentă la manipulare, găzduită într-un dulap de oțel încuiat, conectat la o rețea de distribuție subterană. Este soluția standard pentru zonele suburbane și comerciale în care liniile aeriene sunt nepractice sau nedorite.

Evaluările tipice variază de la 25 kVA până la 2.500 kVA , cu tensiuni primare de 4 kV până la 35 kV și tensiuni secundare de 120/240 V (monofazat) sau 208Y/120 V până la 480Y/277 V (trifazat).

Cerințe cheie de instalare

• Pad de beton: Trebuie să fie nivelat, evaluat structural și dimensionat conform specificațiilor producătorului (de obicei, extinzându-se cu 3-6 inci dincolo de amprenta dulapului).
• Clearance: Cel puțin 3 picioare spațiu liber de lucru pe partea de înaltă tensiune; Distanță de 10 picioare față de clădiri conform recomandărilor NEC.
• Dirijarea cablurilor: Cablurile subterane intră prin manșoane de conducte etanșate împotriva umezelii și rozătoarelor.
• Împământare: Carcasa și neutrul trebuie să fie conectate la o tijă de împământare acționată conform cerințelor locale de rezistență a solului (de obicei <25 Ω).
• Reținerea uleiului: Multe jurisdicții necesită o bermă de izolare secundară sau un tampon absorbant sub unitățile umplute cu ulei pentru a preveni contaminarea solului.

Transformator și substație: cum funcționează împreună

O substație este o instalație care comută, transformă și reglează energia electrică. Transformatoarele sunt componentele sale centrale, efectuând conversia reală a tensiunii între nivelurile de transport și distribuție.

Un flux de lucru tipic al unei substații utilitare arată astfel:

1. Intrare linie de transmisie: Puterea ajunge la 115 kV, 230 kV sau 500 kV de la centrala generatoare.
2. Transformator coborâtor: Un transformator de putere mare reduce tensiunea la 12,47 kV, 13,8 kV sau 34,5 kV pentru distribuția primară.
3. Aparatură de comutare și protecție: Întrerupătoarele, întrerupătoarele și releele de protecție izolează defecțiunile în câteva milisecunde.
4. Transformatoare de distributie: Unitățile montate pe stâlp sau pe suport reduc și mai mult tensiunea la 120/240 V sau 480 V pentru uz rezidențial și comercial.

Un singur transformator de putere substație poate gestiona 10 MVA până la 1.000 MVA și cântărește până la câteva sute de tone. Defecțiunea unei astfel de unități poate întrerupe o întreagă regiune timp de săptămâni, motiv pentru care monitorizarea și întreținerea transformatorului stației sunt tratate ca sarcini de infrastructură critice.

Cum să verificați un transformator: metode de testare și ce să căutați

Testarea regulată previne defecțiunile neașteptate și prelungește durata de viață a transformatorului. Testul adecvat depinde de tipul de transformator și de echipamentul disponibil.

Verificări vizuale și fizice de bază

• Verificați dacă există scurgeri de ulei, coroziune, bucșe crăpate sau aripioare de răcire deteriorate.
• Verificați nivelul uleiului prin vizor; uleiul scăzut reduce răcirea și rezistența dielectrică.
• Ascultați zgomot, bâzâit sau trosnet neobișnuit - sunete peste zumzetul normal de 100-120 Hz pot indica slăbirea miezului sau descărcarea parțială.
• Verificați dacă ventilatoarele sau pompele de răcire (dacă există) funcționează corect.

Teste electrice

• Testul raportului de viraj (TTR): Confirmă că raportul dintre tensiunea primară și secundară se potrivește cu plăcuța de identificare. Abaterea acceptabilă este de obicei ±0,5% a raportului plăcuței de identificare.
• Test de rezistență la izolație (IR): Aplicați 500 V sau 1.000 V DC printr-un megaohmetru între înfășurări și între înfășurări și miez. Valorile de mai sus 1.000 MΩ sunt considerate în general sănătoase pentru unitățile de medie tensiune.
• Rezistența înfășurării DC: Detectează virajele scurtcircuitate sau conexiunile slăbite. Comparați valorile măsurate cu datele din fabrică; abaterile de peste 2% justifică investigație.
• Analiza gazelor dizolvate (DGA): Pentru transformatoarele umplute cu ulei, identifică defecțiuni incipiente prin măsurarea gazelor dizolvate în uleiul izolator (de exemplu, acetilena indică arc, hidrogenul indică descărcarea parțială).
• Factor de putere/Test Tan Delta: Măsoară pierderile dielectrice în izolație. Valori depășind 0,5%–1% pentru sistemele de izolare ulei-hârtie sugerează pătrunderea umezelii sau îmbătrânirea.

Intervalele de întreținere recomandate

Alegerea transformatorului potrivit pentru aplicația dvs

Selectarea unui transformator implică potrivirea mai multor parametri la sarcină și mediu. Subdimensionarea cauzează supraîncălzirea și defecțiunea prematură; supradimensionarea risipește capitalul și crește pierderile fără sarcină.

• Evaluare kVA: Calculați sarcina totală conectată (în kW) împărțită la factorul de putere, apoi adăugați o marjă de siguranță de 20–25% pentru extinderea viitoare.
• Raport de tensiune: Potriviți tensiunea primară cu alimentarea și tensiunea secundară la cerințele de sarcină; confirmați intervalul comutatorului dacă tensiunea de alimentare variază.
• Clasa de izolare: Alegeți tipul uscat pentru locații interioare sensibile la foc (de exemplu, spitale, clădiri înalte); imersat în ulei pentru substații exterioare unde sunt necesare valori mai mari.
• Frecventa de operare: Confirmați compatibilitatea cu 50 Hz sau 60 Hz — un transformator proiectat pentru 60 Hz se va supraîncălzi și se va satura dacă funcționează la 50 Hz la aceeași tensiune.
• Conditii de mediu: Pentru medii umede, corozive sau de mare altitudine, specificați înfășurări încapsulate, acoperire tropicală sau unități cu altitudine redusă.

Pentru aplicații industriale și de energie noi care necesită performanțe dovedite ale transformatoarelor de joasă frecvență, Ningbo Chuangbiao Electronic Technology Co., Ltd. oferă soluții proiectate — de la transformatoare de sudură și regulatoare de tensiune la transformatoare invertoare fotovoltaice și unități de sistem de stocare a energiei — susținute de standarde riguroase de calitate și expertiză profundă în aplicare.
