Elementele de bază ale transformatorului: Ce este transformatorul?

A transformator este un dispozitiv electric static care transferă energie electrică între două sau mai multe circuite prin inducție electromagnetică, fără nicio conexiune electrică directă. Funcția sa de bază este să crească sau să coboare tensiunea, menținând puterea (în mod ideal) constantă. Înțelegerea elementelor de bază ale transformatoarelor este esențială pentru oricine care lucrează cu sisteme de alimentare, comenzi industriale sau aplicații de energie regenerabilă.

În practică, un transformator conectat la o sursă primară de 240V cu un raport de spire de 10:1 va furniza aproximativ 24V la secundar - o relație simplă care stă la baza proiectării și selectării tuturor transformatorului.

Transformatorul și principiile inducției electromagnetice

Transformatoarele funcționează în întregime pe legea inducției electromagnetice a lui Faraday. Când un curent alternativ trece prin înfășurarea primară, acesta creează un flux magnetic în continuă schimbare în miez. Acest flux în schimbare induce o forță electromotoare (EMF) în înfășurarea secundară.

EMF indus în fiecare înfășurare este descris prin:

E = 4,44 × f × N × Φ _max

Unde:

• f = frecvența de alimentare (Hz)
• N = numărul de spire în înfășurare
• Φ _max = flux magnetic maxim (Webers)

Deoarece transformatoarele se bazează pe schimbarea fluxului, ele funcționează numai cu curent alternativ (AC). Aplicarea DC nu are ca rezultat inducția - doar o cădere de tensiune rezistivă și o acumulare de căldură potențial dăunătoare în înfășurare.

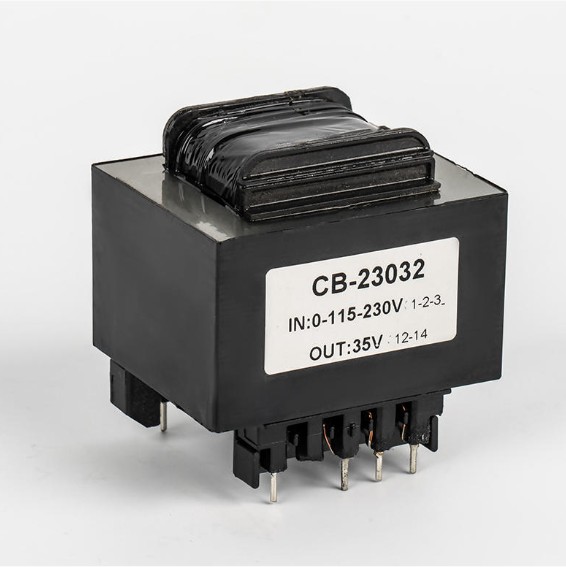

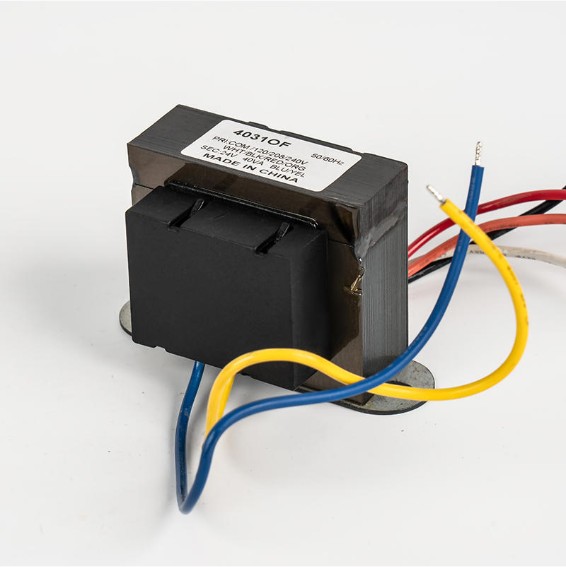

Transformator monofazat de tensiune

Transformatorul de tensiune monofazat este cel mai fundamental tip de transformator. Este format din două bobine - primară și secundară - înfășurate în jurul unui miez magnetic comun. Când se aplică o tensiune de curent alternativ la primar, la bornele secundare apare o tensiune proporțională.

Caracteristicile cheie ale transformatoarelor monofazate includ:

• Transformarea tensiunii este direct proporțională cu raportul spirelor
• Transformarea curentului este invers proporțională cu raportul spirelor
• Primarul și secundarul sunt izolate electric, dar cuplate magnetic
• Aplicațiile comune includ aparatele de uz casnic, comenzile industriale și sistemele de iluminat

Un transformator de distribuție tipic monofazat pentru uz rezidențial reduce alimentarea cu utilități de la 11kV până la 230V pentru consum casnic sigur.

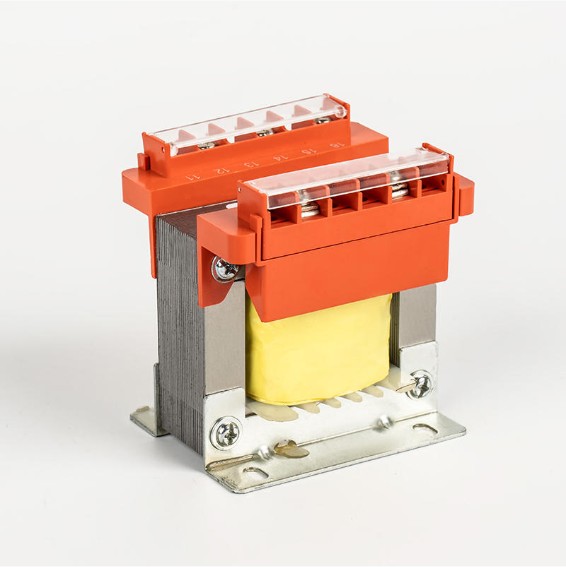

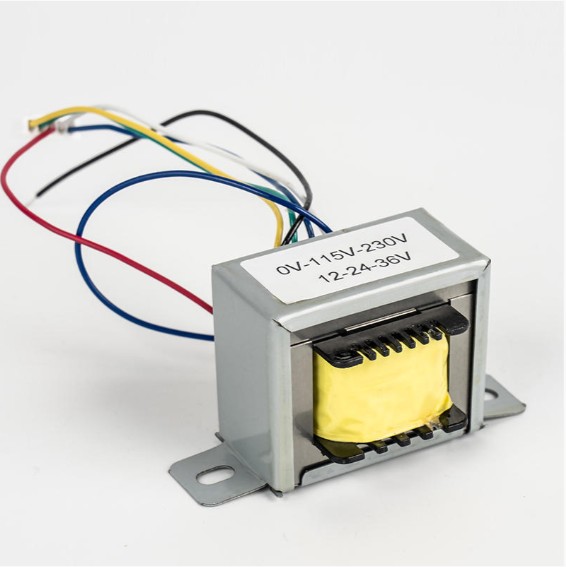

Construcție transformator (monofazat)

Un transformator monofazat are trei componente fizice primare:

Miez magnetic

Miezul oferă o cale de reluctanță scăzută pentru fluxul magnetic. Este construit din laminate subțiri de oțel siliconic (de obicei, 0,35 mm până la 0,5 mm grosime), fiecare acoperită cu lac izolator. Această structură laminată reduce pierderile de curenți turbionari cu până la 90% în comparaţie cu un miez solid de aceleaşi dimensiuni.

Sunt utilizate două configurații de bază comune:

• Tip de miez: Înfășurările înconjoară membrele centrale; mai bun pentru aplicații de înaltă tensiune
• Tip carcasă: Miezul înconjoară înfășurările; oferă o ecranare magnetică mai bună și este compact

Înfăşurări

Înfăşurări are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Sistem de izolare

euzolația separă înfășurările primare și secundare și izolează fiecare de miez. Materialele izolante obișnuite includ hârtie kraft, carton presat și cambric lăcuit. Clasa de izolație (de exemplu, Clasa B la 130°C, Clasa F la 155°C) determină temperatura maximă de funcționare.

Raportul de rotații al unui transformator

Raportul de spire este cel mai important parametru în proiectarea transformatorului. Definește relația dintre tensiunile și curenții primare și secundare.

Raportul de rotații (a) = N _P / N _S = V _P / V _S = eu _S / eu _P

Unde N _P si N _S sunt numărul de spire la primar și, respectiv, secundar, V _P și V _S sunt tensiunile corespunzătoare și eu _P si eu _S sunt curenții.

Rețineți că, în timp ce tensiunea crește odată cu raportul de spire, curentul crește invers - un transformator care reduce la jumătate tensiunea va dubla curentul (presupunând un transformator ideal).

Acțiunea transformatorului explicată

Acțiunea transformatorului se referă la secvența completă a transferului de energie de la primar la secundar. Iată procesul pas cu pas:

1. Tensiunea AC este aplicată înfășurării primare, conducând un curent alternativ prin ea.
2. Acest curent stabilește un flux magnetic alternativ în miez, completându-se de obicei 50 sau 60 de cicluri complete pe secundă in functie de frecventa de alimentare.
3. Fluxul în schimbare se leagă de înfășurarea secundară și induce o tensiune (prin Legea lui Faraday).
4. Când o sarcină este conectată la secundar, curentul curge, iar sarcina primește putere.
5. Curentul secundar își creează propriul flux care se opune fluxului primar (Legea lui Lenz), determinând primarul să atragă mai mult curent din sursă pentru a compensa - un mecanism de autoreglare.

Această acțiune este în întregime fără contact - fără părți în mișcare, fără conexiune electrică între înfășurări - făcând transformatoarele extrem de fiabile, cu durate de viață care depășesc adesea 25–40 de ani in instalatii bine intretinute.

Elemente de bază ale transformatorului Exemplu: calcul lucrat

Luați în considerare un transformator monofazat cu următoarele specificații:

• Tensiune primară (V _P ): 230V
• Tensiune secundară (V _S ): 12V
• Virajele primare (N _P ): 1150 de spire
• Rezistenta la sarcina: 10Ω

Pasul 1 — Găsiți raportul de ture: a = 230 / 12 ≈ 19,17

Pasul 2 — Găsiți N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 de spire

Pasul 3 — Găsiți curentul secundar: I _S = V _S / R = 12 / 10 = 1,2A

Pasul 4 — Găsiți curentul primar (ideal): I _P = eu _S / a = 1,2 / 19,17 ≈ 0,063A (63mA)

Acest exemplu ilustrează modul în care primarul consumă doar un curent mic în timp ce furnizează 12V la sarcină - o demonstrație practică a scăderii tensiunii cu creșterea curentului.

Puterea electrică într-un transformator

Într-un transformator ideal, puterea de intrare este egală cu puterea de ieșire. Nu există conversie de energie - doar transfer de energie:

P _in = V _P × I _P = V _S × I _S = P _afară

În lumea reală, o parte din puterea de intrare se pierde. Aceste pierderi se împart în două categorii:

Pierderi de miez (fier).

Pierderile în miez sunt constante indiferent de sarcină și constau în:

• Pierdere de histerezis: Energia disipată pe măsură ce domeniile magnetice din miez inversează direcția în fiecare ciclu. Redus prin utilizarea oțelului silicon orientat pe granule.
• Pierdere cu curent turbionar: Curenți de circulație induși în materialul miezului. Redus prin laminarea miezului.

Pierderi de cupru (I²R).

Pierderile de cupru apar din rezistența conductoarelor de înfășurare și variază în funcție de pătratul curentului de sarcină: P _Cu = eu² × R . Aceste pierderi cresc semnificativ la sarcini mai mari, motiv pentru care transformatoarele sunt evaluate la un anumit kVA pentru a preveni supraîncălzirea.

Eficiența transformatorului

Eficiența transformatorului (η) este definită ca raportul dintre puterea de ieșire și puterea de intrare, exprimat ca procent:

η (%) = (P _afară / P _in ) × 100 = (P _afară / (P _afară P _pierderi )) × 100

Transformatoarele de putere moderne obțin în mod obișnuit eficiențe de 97% până la 99,5% , făcându-le printre cele mai eficiente dispozitive electrice concepute vreodată. Un transformator de 100 kVA cu o eficiență de 99% disipează doar aproximativ 1 kW sub formă de căldură, oferind în același timp 99 kW de putere utilizabilă.

Eficiența maximă apare atunci când pierderile de cupru sunt egale cu pierderile de fier - o condiție care poate fi creată prin selectarea atentă a materialului miezului, a secțiunii transversale a miezului și a dimensionării conductorului. Pentru un transformator de 50 kVA cu pierderi de fier de 200 W și pierderi de cupru de 200 W la sarcină maximă:

η = 50.000 / (50.000 200 200) × 100 = 99,2%

Eficiența transformatorului Triangle

Triunghiul de eficiență este un instrument vizual derivat din triunghiul de putere, util pentru înțelegerea relației dintre puterea de intrare, puterea de ieșire și pierderile într-un transformator.

Cele trei laturi reprezinta:

• Puterea de intrare (pag _in ): Ipotenuza - energia totală extrasă din sursă
• Puterea de ieșire (pag _afară ): Putere utilă furnizată încărcăturii
• Pierderi (P _pierdere ): Pierderile miezului pierderile de cupru disipate sub formă de căldură

Unghiul de eficiență θ reprezintă cât de aproape funcționează transformatorul de ideal - un unghi mai mic indică o eficiență mai mare. Acest model conceptual îi ajută pe ingineri să vizualizeze compromisurile de eficiență atunci când optimizează proiectarea transformatorului pentru anumite profile de sarcină.

Rezumatul noțiunilor de bază ale transformatorului

Principiile cheie ale funcționării transformatorului pot fi rezumate după cum urmează:

Reprezentarea de bază a transformatorului

În schemele de circuit și schemele de inginerie, transformatorul este reprezentat de două simboluri bobine cuplate separate prin linii verticale (reprezentând miezul). Schema standard transmite:

• Notare punct: Punctele de la o bornă a fiecărei înfășurări indică polaritatea - tensiunile la bornele punctate sunt în fază
• Liniile de bază: Liniile simple reprezintă un transformator cu miez de aer; liniile duble reprezintă un transformator cu miez de fier
• Etichete de bobinare: Primar (stânga) și secundar (dreapta) sunt clar diferențiate

Pentru un model de transformator ideal utilizat în analiza circuitului, circuitul echivalent include un transformator ideal cu raportul de spire a , reprezentând un transfer perfect de energie. Modelele de transformatoare reale adaugă rezistență în serie (R ₁ , R ₂ ) și reactanța de scurgere (X ₁ , X ₂ ) pentru fiecare înfășurare, plus o ramură de șunt reprezentând reactanța de magnetizare și rezistența la pierderea miezului - oferind inginerilor un instrument complet pentru a prezice reglarea tensiunii și eficiența în orice condiție de sarcină.

Reglarea tensiunii — schimbarea tensiunii la borna secundară de la fără sarcină la sarcină completă — este o măsură cheie de performanță. Un transformator de joasă frecvență bine proiectat menține reglarea tensiunii în interior 2% până la 5% , asigurând o livrare stabilă a tensiunii pe întregul domeniu de sarcină.

Indiferent dacă este utilizat într-o sursă de uz casnic de 230 V, o substație industrială de 10 kV sau un invertor fotovoltaic care convertește DC solar în rețea AC, transformatorul rămâne dispozitivul de bază al ingineriei electrice - simplu în principiu, extraordinar în aplicare.
