Cum funcționează transformatoarele: tipuri, structură, aplicații și limitări

Ce Sunt Transformatoare ?

Un transformator este un dispozitiv electric care transferă energie între două sau mai multe circuite prin inducție electromagnetică, permițând conversia tensiunii, reglarea curentului și izolarea electrică fără nicio conexiune electrică directă. La miezul său, un transformator constă din două sau mai multe bobine de sârmă (înfășurări) înfășurate în jurul unui miez magnetic comun. Când curentul alternativ trece prin înfășurarea primară, generează un câmp magnetic în schimbare care induce o tensiune în înfășurarea secundară - aceasta este Legea inducției electromagnetice a lui Faraday în acțiune.

Transformatoarele sunt clasificate în general în funcție de frecvența lor de funcționare în două tipuri majore: transformatoare de joasă frecvență (funcționează de obicei la 50–60 Hz) și transformatoare de înaltă frecvență (funcționează de la câțiva kHz până la câțiva MHz). Ambele tipuri sunt indispensabile pentru sistemele de alimentare, echipamente industriale, electronice de larg consum și infrastructura de energie regenerabilă.

Context istoric: Cum au ajuns transformatorii să alimenteze lumea

Transformatorul a fost demonstrat pentru prima dată în 1831 de Michael Faraday, care a descoperit inducția electromagnetică. Transformatorul practic așa cum îl cunoaștem astăzi a fost dezvoltat în anii 1880 de ingineri, inclusiv Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. și echipa de la Westinghouse. „Războiul curenților” dintre sistemul de curent continuu al lui Edison și sistemul de curent alternativ al Tesla/Westinghouse a fost câștigat decisiv de curent alternativ – în mare parte pentru că transformatoarele puteau crește tensiunea pentru transmisia pe distanțe lungi și apoi o puteau reduce pentru uz casnic în siguranță, ceva ce tehnologia de curent continuu la acea vreme nu putea realiza eficient.

Până la începutul secolului al XX-lea, transformatoarele au format coloana vertebrală a rețelelor electrice din întreaga lume. Astăzi, de la transformatoare minuscule cu miez de ferită din interiorul unui încărcător de smartphone la masive 1.000 de unități MVA în stațiile de rețea naționale, tehnologia transformatoarelor stă la baza practic toată infrastructura electrică modernă.

Elemente de bază ale transformatorului: tensiune, raportul de ture și eficiență

Funcționarea fundamentală a unui transformator este guvernată de raportul de spire - raportul dintre numărul de spire din înfășurarea primară (N₁) și cea secundară (N₂):

• Transformator step-up : N₂ > N₁ → Tensiunea secundară este mai mare decât tensiunea primară (de exemplu, ieșirea centralei electrice a crescut la 400 kV pentru transmisia pe distanțe lungi)

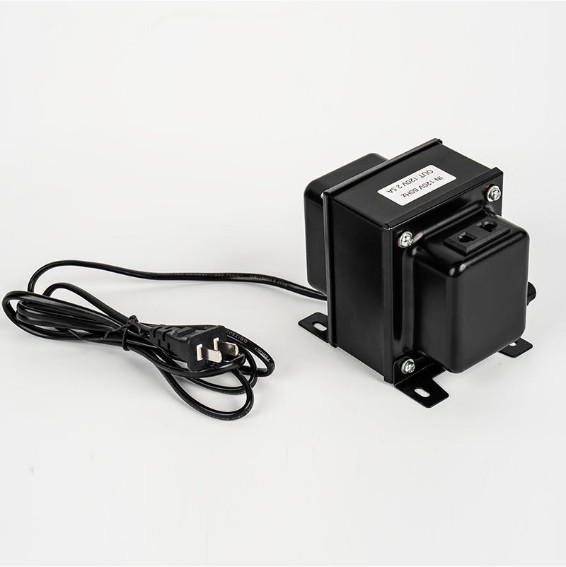

• Transformator coborâtor : N₂ < N₁ → Tensiunea secundară este mai mică decât tensiunea primară (de exemplu, distribuția de 11 kV redusă la 230 V pentru case)
• Transformator de izolare : N₁ = N₂ → Aceeași tensiune pe ambele părți, folosită pentru siguranța electrică și izolarea fonică

Relația de tensiune este: V₁/V₂ = N₁/N₂. În consecință, curentul se transformă invers: I₁/I₂ = N₂/N₁. Transformatoarele de putere moderne realizează eficiențe de 95%–99,5% , făcându-le printre cele mai eficiente mașini electrice construite vreodată. Pierderile apar din două surse: pierderi de cupru (încălzirea I²R în înfășurări) și pierderi de miez (histerezis și pierderi de curenți turbionari în miezul magnetic).

Structura transformatorului: Componentele de bază explicate

Înțelegerea modului în care funcționează un transformator necesită cunoașterea componentelor sale structurale cheie:

Miez magnetic

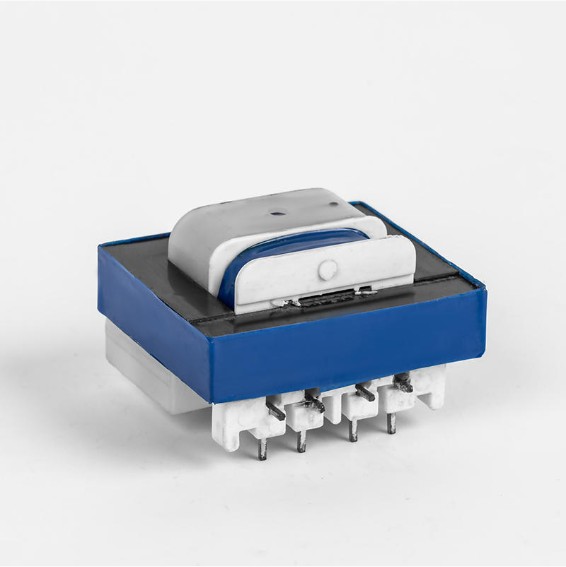

Miezul canalizează fluxul magnetic între înfășurări. Transformatoarele de joasă frecvență folosesc miezuri de oțel cu siliciu laminat (foi de 0,25–0,5 mm grosime) pentru a minimiza pierderile de curent turbionar la 50/60 Hz. Transformatoarele de înaltă frecvență folosesc miezuri de ferită sau pulberi de fier, care au pierderi mai mici de miez la frecvențele kHz–MHz. Geometria miezului variază — formele comune includ miezuri E-I, miezuri toroidale și miezuri U-I, fiecare având avantaje specifice în ceea ce privește eficiența fluxului, ușurința înfășurării și ecranarea EMI.

Înfășurări primare și secundare

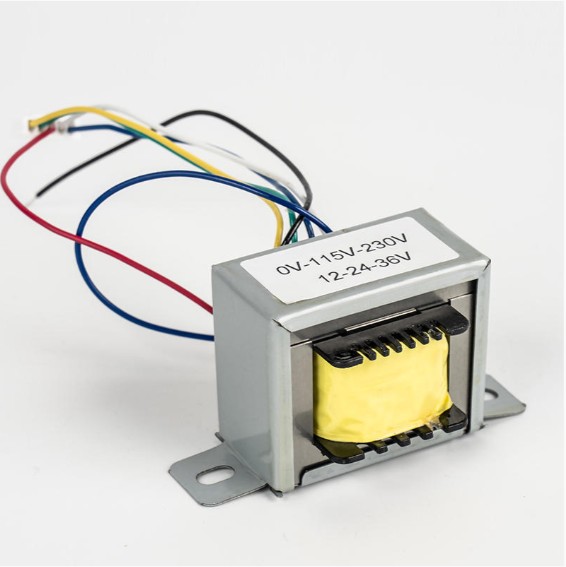

Înfășurările sunt bobine de fir izolat de cupru (sau uneori de aluminiu) înfășurate în jurul miezului. Înfășurarea primară primește curent alternativ de intrare; secundarul furnizează putere de ieșire. Modelele cu mai multe înfășurări pot furniza mai multe tensiuni de ieșire simultan. Clasa de izolație (A, B, F, H) determină temperatura maximă admisă — Izolația clasa H tolerează până la 180°C , potrivit pentru transformatoare industriale de mare sarcină.

Sisteme de izolare si racire

Transformatoarele mari de putere sunt scufundate în ulei mineral sau fluid ester sintetic atât pentru izolație, cât și pentru disiparea căldurii. Transformatoarele mai mici de tip uscat folosesc răcirea cu aer sau încapsularea cu rășină (transformatoare din rășină turnată). Unitățile răcite cu ulei pot implementa sisteme forțate de răcire cu ulei și aer (OFAF) pentru a gestiona valori nominale de până la 1.000 MVA și mai mult .

Cum funcționează transformatoarele: proces electromagnetic pas cu pas

1. Tensiunea AC este aplicată înfășurării primare, conducând curent alternativ prin ea.
2. Acest curent alternativ creează un flux magnetic variabil în timp în miez, proporțional cu tensiunea aplicată și invers proporțional cu frecvența și numărul de spire (Legea lui Faraday: V = N × dΦ/dt).
3. Fluxul magnetic este canalizat eficient prin miez către înfășurarea secundară.
4. Fluxul în schimbare induce o EMF (forță electromotoare) în înfășurarea secundară - tensiunea de ieșire - determinată de raportul spirelor.
5. Când o sarcină este conectată la secundar, curentul curge, iar transformatorul își ajustează automat curentul primar pentru a menține echilibrul energetic (minus pierderi).

Acest proces este complet pasiv - fără piese în mișcare, fără comutare activă într-un transformator convențional - motiv pentru care transformatoarele oferă o fiabilitate excepțională și o durată de viață lungă, adesea 25–40 de ani pentru transformatoare de putere bine întreținute.

Transformator de joasă frecvență vs. transformator de înaltă frecvență

Distincția dintre transformatoarele de joasă și înaltă frecvență depășește doar frecvența de funcționare - afectează materialul miezului, dimensiunea fizică, profilul de eficiență și adecvarea aplicației.

Transformator de joasă frecvență: puncte forte și cazuri de utilizare

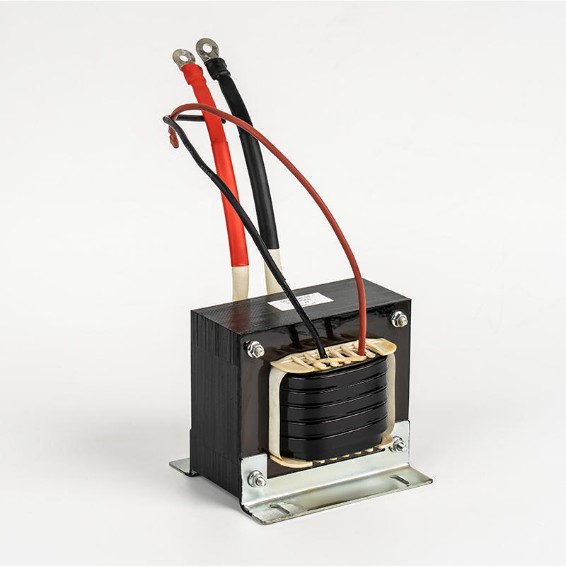

Transformatoarele de joasă frecvență funcționează direct la curent alternativ (50 sau 60 Hz) și sunt renumite pentru fiabilitate, calitatea izolației electrice și capacitatea de a face față curenților de supratensiune mari . Ei sunt calitățile de lucru ale distribuției de energie, automatizării industriale, sudării electrice și sistemelor de energie regenerabilă. Un transformator de izolare de joasă frecvență de 100 kVA într-un sistem cu invertor solar, de exemplu, nu numai că convertește AC derivat din DC în tensiunea rețelei, dar oferă și izolație galvanică care protejează atât invertorul, cât și rețeaua de curenții de defect.

Ningbo Chuangbiao Electronic Technology Co., Ltd. și-a construit reputația în acest domeniu. În calitate de lider în producția de transformatoare de joasă frecvență, compania proiectează produse pentru aplicații care includ regulatoare de tensiune, sudori electrice, invertoare fotovoltaice, sisteme de stocare a energiei, HVAC și aparate electrocasnice. În echipamentele de sudare, transformatoarele lor furnizează o tensiune de sudare stabilă și un curent critic pentru o calitate constantă a sudurii. În invertoarele fotovoltaice, unitățile lor convertesc puterea DC de la panourile solare în AC compatibil cu rețeaua, oferind în același timp izolarea galvanică cerută de majoritatea codurilor naționale de rețea. În sistemele de stocare a energiei bateriei, transformatoarele bidirecționale de joasă frecvență gestionează atât ciclurile de încărcare, cât și ciclurile de descărcare, sporind eficiența globală a integrării energiei regenerabile.

Transformator de înaltă frecvență: puncte forte și cazuri de utilizare

Transformatoarele de înaltă frecvență sunt componenta de activare a surselor de alimentare cu comutare (SMPS), unde rețeaua de curent alternativ este mai întâi rectificată la DC, apoi comutată la frecvență înaltă (de obicei 20 kHz–300 kHz) înainte de a fi alimentată în transformator. Funcționarea la o frecvență mai mare înseamnă că miezul poate fi dramatic mai mic pentru aceeași putere nominală. A Incarcator laptop 65W utilizarea transformării de înaltă frecvență se potrivește în palmă; un transformator echivalent de 50 Hz ar fi de mărimea unei cărămizi. Design-urile de înaltă frecvență sunt esențiale în sursele de alimentare pentru telecomunicații, echipamentele de imagistică medicală, încărcătoarele de bord pentru vehicule electrice și driverele LED unde compactitatea este esențială.

Aplicații cheie ale transformatoarelor în diverse industrii

Transmisia și distribuția energiei electrice

Energia electrică este generată la centralele electrice la tensiuni de obicei între 11 kV și 25 kV. Transformatoarele superioare ridică acest lucru la 220 kV, 400 kV sau chiar 765 kV pentru transmisia pe distanțe lungi, reducând dramatic pierderile rezistive (pierderea de putere = I²R, deci dublarea tensiunii și înjumătățirea curentului reduc pierderile cu 75%). La destinație, transformatoarele reductoare reduc progresiv tensiunea la 33 kV, 11 kV și, în final, la 230/400 V pentru utilizatorii finali.

Sudare și fabricație industrială

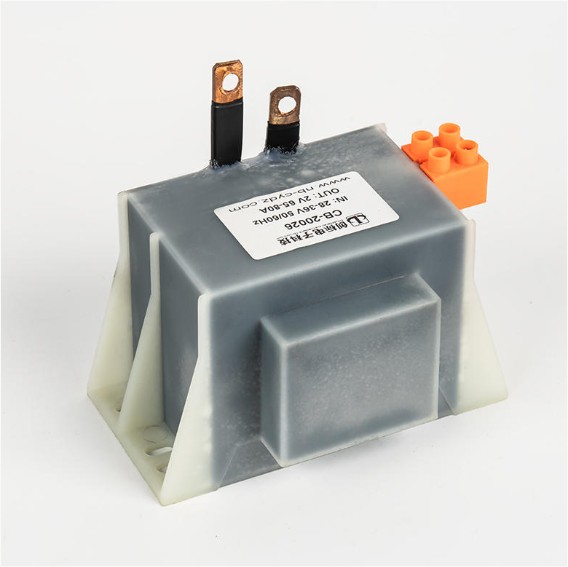

Sudorii electrici cu arc depind de transformatoare de joasă frecvență pentru a converti tensiunea de rețea (230 V sau 400 V) la tensiunile joase (20–80 V) necesare pentru sudarea arcurilor, furnizând în același timp curenți foarte mari - de obicei 100–500 A sau mai mult . Inductanța de scurgere inerentă a transformatorului oferă o caracteristică naturală de limitare a curentului care stabilizează arcul de sudare, care este esențială pentru o calitate constantă a sudurii în producția industrială.

Energie regenerabilă: invertoare fotovoltaice și stocare a energiei

În sistemele fotovoltaice (PV), transformatoarele de joasă frecvență din string sau invertoarele centrale convertesc DC procesat de la panourile solare în AC compatibil cu rețea, oferind în același timp izolarea galvanică cerută de multe standarde de rețea. În sistemele de stocare a energiei bateriei (BESS), transformatoarele bidirecționale gestionează atât ciclurile de încărcare (AC→DC) cât și de descărcare (DC→AC). Capacitatea solară instalată globală a depășit 1,6 TW în 2024 , reprezentând o cerere enormă și în creștere pentru tehnologie de transformare fiabilă în acest sector.

Electrocasnice si Iluminat

Transformatoarele din aparatele de aer condiționat convertesc AC în DC pentru compresoare cu viteză variabilă și motoare ventilatoare. În sistemele de iluminat, transformatoarele - inclusiv balasturile electronice cu transformatoare de înaltă frecvență - reglează tensiunea și curentul la corpurile fluorescente și LED. Transformatoarele de izolare de joasă frecvență din sistemele HVAC și de refrigerare protejează electronicele sensibile de control de perturbările liniei de alimentare, asigurând o funcționare stabilă și eficientă de răcire sau încălzire în diferite condiții ale rețelei.

Dezavantaje și limitări ale transformatorului

În ciuda avantajelor lor, transformatoarele au limitări reale de care inginerii trebuie să țină cont în timpul proiectării sistemului:

• Funcționare numai cu curent alternativ : Transformatoarele convenționale funcționează numai cu curent alternativ. Tensiunile DC nu pot fi transformate fără a fi mai întâi inversate în AC - motiv pentru care sistemele bazate pe DC necesită invertoare sau convertoare care încorporează transformatoare de înaltă frecvență.
• Dimensiunea și greutatea la frecvență joasă : Funcționarea cu frecvență joasă necesită nuclee mai mari și mai multe înfășurări de cupru. Un transformator de 10 kVA, 50 Hz poate cântări 50-80 kg, ceea ce nu este practic în medii portabile sau cu spațiu limitat.
• Pierderi de miez fără sarcină : Pierderile prin histerezis și curenți turbionari apar ori de câte ori transformatorul este alimentat, chiar și la sarcină zero. Un transformator de distribuție mare care funcționează la o sarcină de 10% încă mai suportă 100% din pierderile sale fără sarcină, reducând eficiența în rețelele cu încărcare redusă.
• Sensibilitate la distorsiunea armonică : Sarcinile neliniare (VFD, redresoare UPS, încărcătoare EV) injectează curenți armonici în înfășurările transformatorului, provocând încălzire suplimentară și îmbătrânire accelerată. Fără modele cu factor K, poate fi necesar un transformator standard redus la 50–70% din capacitatea plăcii de identificare sub sarcini armonice mari.
• Curentul de pornire la alimentare : Când sunt pornite pentru prima dată, transformatoarele pot absorbi curenți de pornire de 8-12 ori curentul nominal pentru mai multe cicluri, necesitând relee de protecție calibrate corespunzător pentru a preveni declanșarea neplăcută.
• Preocupări de mediu (tipuri cu ulei) : Transformatoarele umplute cu ulei mineral prezintă riscuri de incendiu și scurgeri. Acest lucru determină adoptarea din ce în ce mai mare a modelelor de fluide esterice naturale de tip uscat și biodegradabil, în special pentru instalațiile interioare, subterane și sensibile la mediu.

Concluzie: Alegerea transformatorului potrivit pentru aplicația dvs

Transformatoarele – fie de joasă frecvență, fie de înaltă frecvență – rămân de neînlocuit în sistemele electrice moderne. Alegerea corectă depinde de cerințele dvs. specifice de operare:

• Dacă ai nevoie putere mare, izolare electrică robustă, toleranță la supratensiune și funcționare directă la frecvența rețelei — pentru distribuția de energie, sudarea industrială, invertoarele solare, HVAC sau stocarea energiei — un transformator de joasă frecvență este alegerea potrivită.
• Dacă ai nevoie dimensiune compactă, ambalare ușoară și integrare în circuite în modul comutat — pentru încărcătoare de laptop, alimentare de telecomunicații, dispozitive medicale sau încărcătoare de bord EV — transformatoarele de înaltă frecvență sunt soluția optimă.

Pe măsură ce sistemele energetice evoluează - impulsionate de extinderea generării de surse regenerabile, stocarea distribuită a bateriilor și infrastructura EV - cererea pentru transformatoare de înaltă performanță se accelerează. Progresele în materialele de bază amorfe și nanocristaline, sistemele de izolație îmbunătățite și monitorizarea inteligentă (transformatoare activate IoT cu sarcină în timp real, temperatură și diagnosticare de sănătate) împing eficiența și fiabilitatea la noi culmi. Înțelegerea modului în care funcționează transformatoarele nu este doar academic: este cunoștințele de bază pentru proiectarea, specificarea și întreținerea sistemelor electrice care alimentează industria modernă și viața de zi cu zi.
