Ghidul complet pentru Transformer: tipuri, evaluări și aplicații

An transformator electric este un dispozitiv electromagnetic static care transferă energie electrică între circuite prin inducție electromagnetică. Valoarea sa – exprimată în volți-amperi (VA) sau kilovolti-amperi (kVA) – indică sarcina maximă pe care o poate suporta continuu fără supraîncălzire. Înțelegerea modului în care sunt evaluate transformatoarele, ce tipuri există și care se potrivește aplicației dvs. este esențială pentru proiectarea sigură și eficientă a sistemului de alimentare.

Cum este evaluat un transformator?

Transformatoarele sunt clasificate în volți-amperi (VA) sau kilovolti-amperi (kVA) , nu wați - pentru că valoarea nominală trebuie să țină cont atât de sarcinile rezistive, cât și de cele reactive, indiferent de factorul de putere. Evaluarea reflectă produsul dintre tensiunea nominală și curentul nominal al transformatorului, fie pe partea primară, fie pe cea secundară.

Parametrii cheie pe plăcuța de identificare a transformatorului includ:

• rating kVA – Capacitate totală de putere aparentă (de exemplu, 50 kVA, 500 kVA)
• Tensiuni primare și secundare – Niveluri de tensiune de intrare și de ieșire (de exemplu, 11.000V / 400V)
• Frecvența – De obicei 50 Hz sau 60 Hz
• Impedanță (%Z) – Afectează curentul de scurtcircuit; valorile comune variază de la 4% la 6%
• Clasa de racire – ONAN (ulei natural aer natural), ONAF, OFAF etc. pentru unitati mari; AN sau AA pentru tip uscat
• Clasa de izolare – Clasa de temperatură, cum ar fi Clasa B (130°C), Clasa F (155°C) sau Clasa H (180°C)

De exemplu, a Transformator de 100 kVA la 400V secundar poate furniza un curent maxim de 144,3 A (100.000 ÷ 400 × √3 pentru trifazat). Depășirea acestuia provoacă în mod continuu degradarea izolației și eventuala defecțiune.

Transformatoare de tip Step-Up vs. Step-Down

Clasificarea cea mai fundamentală a transformatoarelor electrice este după direcția de conversie a tensiunii.

Transformator Step-Up

Un transformator crescător crește tensiunea de la primar la secundar. Înfășurarea secundară are mai multe spire decât primarul. De exemplu, a generator care produce 11 kV poate alimenta un transformator de creștere pentru a ieși 400 kV pentru transmisia pe distanțe lungi - reducând curentul și, prin urmare, pierderile rezistive (P = I²R) cu un factor de peste 1.000. Centralele electrice folosesc în mod universal transformatoare superioare în stadiul lor de ieșire.

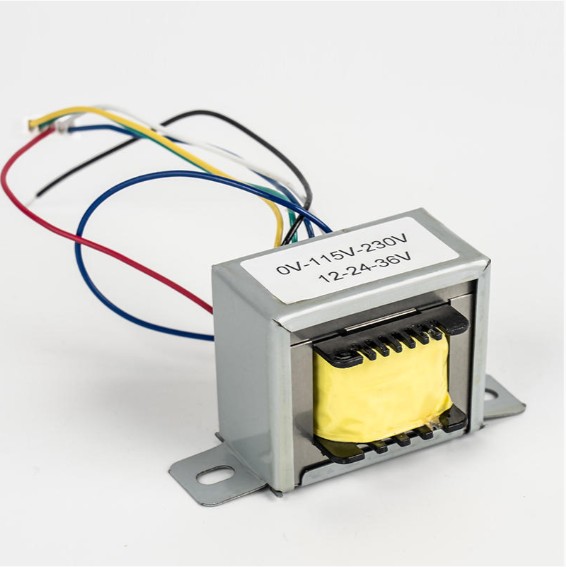

Transformator Step-Down

Un transformator coborâtor reduce tensiunea pentru un consum sigur al utilizatorului final. Stațiile de distribuție scad de la 33 kV sau 11 kV la 400V/230V pentru aprovizionare rezidentiala si comerciala. Unitățile reduse mai mici (de exemplu, 240V până la 12V) alimentează iluminatul de joasă tensiune, soneriile și sistemele de control HVAC.

Ambele tipuri urmează același principiu al raportului de spire: V₁/V₂ = N₁/N₂, unde V este tensiunea și N este numărul de spire de înfășurare.

Diferite tipuri de transformatoare și aplicațiile lor

Transformatoarele sunt proiectate în multe forme, fiecare optimizată pentru cerințe specifice de performanță, medii și niveluri de putere. Mai jos sunt cele mai importante tipuri.

Transformator de putere

Transformatoarele de putere funcționează în rețelele de transport la tensiuni peste 33 kV și evaluări de obicei de la 100 MVA la peste 1.000 MVA. Sunt proiectate pentru o funcționare aproape continuă la sarcină completă și acordă prioritate pierderilor reduse mai presus de toți ceilalți factori. Răcirea cu scufundare în ulei (ONAN/ONAF) este standard. Eficiența lor depășește de obicei 99% , ceea ce face chiar și o îmbunătățire de 0,1% semnificativă la scară de grilă.

Ningbo Chuangbiao Electronic Technology Co., Ltd. aplică tehnologia transformatoarelor de joasă frecvență în cadrul infrastructurii sistemului de alimentare – asigurând transportul eficient al energiei și reducerea pierderilor de linie pentru a garanta funcționarea stabilă a rețelei.

Transformator de distribuție

Transformatoarele de distribuție reduc tensiunea de la medie tensiune (de obicei 11 kV sau 33 kV) la joasă tensiune (400V/230V) la punctul de livrare. Acestea funcționează la sarcini variabile și sunt evaluate de la 25 kVA până la 2.500 kVA . Atât variantele de tip ulei, cât și cele de tip uscat (rășină turnată) sunt comune, cu tipul uscat preferat în interior datorită siguranței la incendiu.

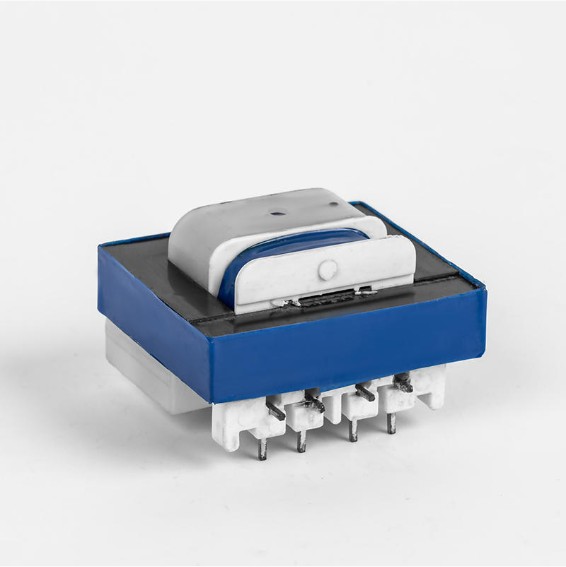

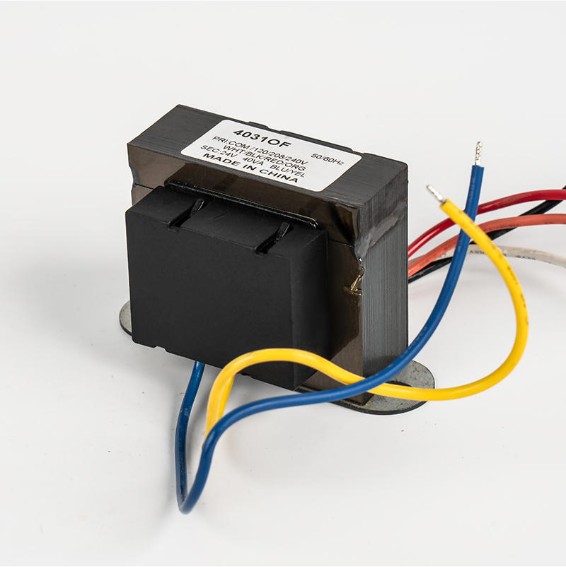

Transformator aer conditionat

Un transformator de aer condiționat este un transformator specializat de joasă frecvență care convertește tensiunea de alimentare AC de intrare la nivelurile DC necesare pentru a conduce compresoare, motoare ventilatoare și plăci de control . Într-un aparat de aer condiționat cu sistem split, transformatoarele plăcii de control scot de obicei 24 V AC pentru circuitele termostatului. Unitățile HVAC comerciale mai mari pot folosi transformatoare de 40–150 VA pentru puterea de control.

În aparatele de aer condiționat de tip invertor, transformatorul funcționează ca parte a lanțului de conversie AC-DC-AC. Designul eficient al transformatorului aici are un impact direct asupra ratingului energetic al unității (EER/COP). Transformatoarele de joasă frecvență de la Chuangbiao îndeplinesc exact acest rol în echipamentele de refrigerare - transformând puterea de curent alternativ în curent continuu potrivit pentru acționarea compresoarelor și motoarelor ventilatoarelor, realizând o răcire sau încălzire eficientă.

Transformator de izolare

Un transformator de izolare are a Raport de rotații 1:1 — scopul său principal nu este conversia tensiunii, ci izolarea galvanică între circuite. Aceasta întrerupe buclele de masă, suprimă zgomotul în modul comun și oferă siguranță personalului în medii precum spitale, laboratoare și centre de date.

Specificații cheie de reținut:

• Tensiune de izolare : De obicei, între 1.500 V și 4.000 V între înfășurări
• Curent de scurgere : Unitățile de calitate medicală trebuie să mențină scurgerile sub 500 µA (IEC 60601)
• Înfășurări ecranate : Ecranarea Faraday reduce și mai mult cuplajul capacitiv în electronicele sensibile

În automatizarea industrială, transformatoarele de izolare protejează PLC-urile și senzorii de tranzitorii de înaltă tensiune pe linia de alimentare.

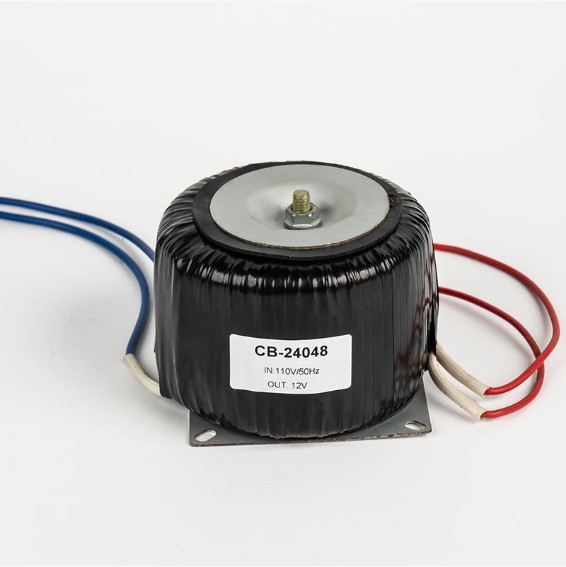

Transformator toroidal

Un transformator toroidal folosește un miez magnetic (toroidal) în formă de gogoși, mai degrabă decât o stivă convențională de laminat E-I. Calea continuă a miezului elimină golurile de aer, oferind:

• Eficiență de până la 95–98%. , față de ~85–90% pentru modele comparabile EI-core
• Interferență electromagnetică scăzută (EMI) – câmpul magnetic parazit este de obicei de 8-10 ori mai mic decât transformatoarele cu miez EI
• Compact și ușor – cu până la 50% mai mic și mai ușor decât modelele EI echivalente
• Pierderi reduse în gol și zgomot audibil

Transformatoarele toroidale sunt utilizate pe scară largă în echipamente audio, instrumente medicale, panouri de control industriale și surse de alimentare premium, unde spațiul și EMI sunt constrângeri critice. Principala lor limitare este costul mai mare pe VA în comparație cu design-urile laminate convenționale și susceptibilitatea la offset DC care cauzează saturația miezului.

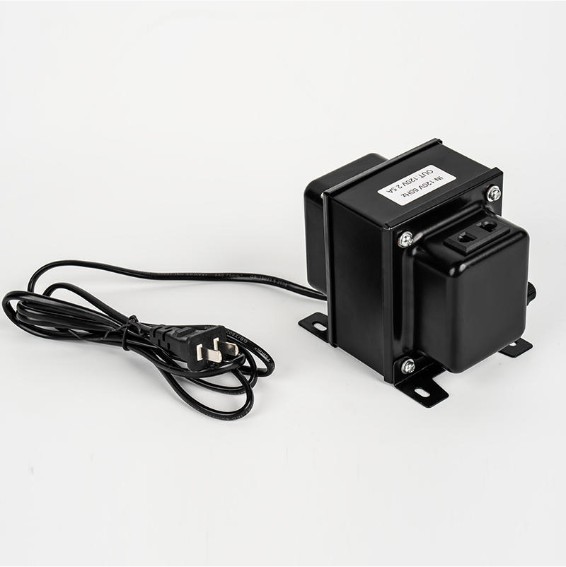

Auto-transformator

Un auto-transformator folosește o singură înfășurare comună (cu un punct de conectare) mai degrabă decât două înfășurări separate. Asta face mai compact si mai ieftin —utilă acolo unde este nevoie de o ajustare modestă a tensiunii, cum ar fi conversia de la 220V la 110V sau pornirea uşoară a motorului. Cu toate acestea, nu oferă izolație galvanică, ceea ce îl face inadecvat acolo unde este necesară izolarea de siguranță.

Transformator instrument (CT și PT)

Pentru acestea se folosesc transformatoare de curent (CT) și transformatoare de potențial/tensiune (PT/VT). masurare si protectie , nu livrarea energiei. Un CT de 1000:5 A reduce curentul pentru o contorizare sigură. Un PT de 11.000:110 V permite voltmetrelor și releelor ​​să funcționeze la niveluri standard ale instrumentelor. Clasele de precizie variază de la 0,1 la 3 pentru măsurare și 5P sau 10P pentru protecție.

Tipuri de transformatoare dintr-o privire

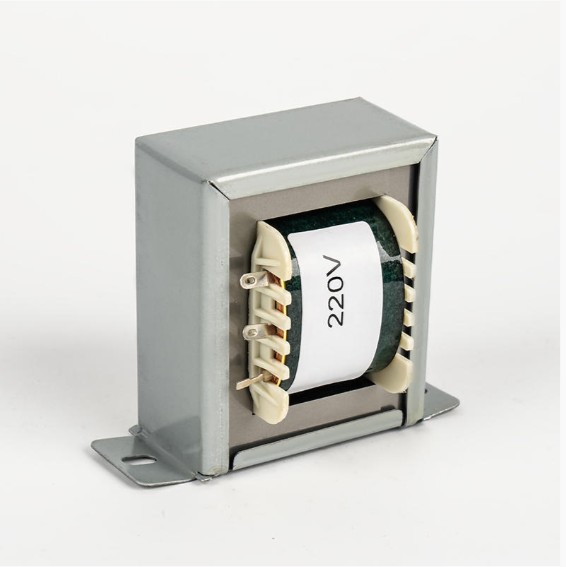

Transformatoare de joasă frecvență în aplicații industriale și de energie nouă

Transformatoarele de joasă frecvență (care funcționează la frecvența rețelei de 50 sau 60 Hz) rămân coloana vertebrală a sistemelor de alimentare industriale datorită robusteții, eficienței ridicate și capacității lor de a gestiona în mod fiabil niveluri mari de putere. Spre deosebire de transformatoarele de comutare de înaltă frecvență, modelele de joasă frecvență sunt în mod inerent mai durabile și mai potrivite pentru mediile dure.

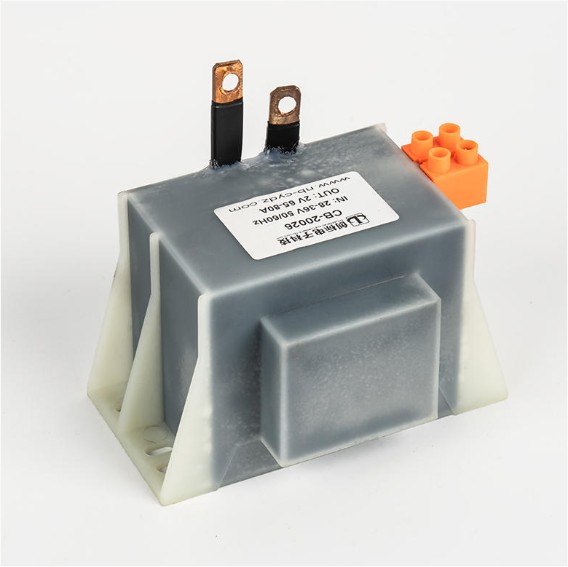

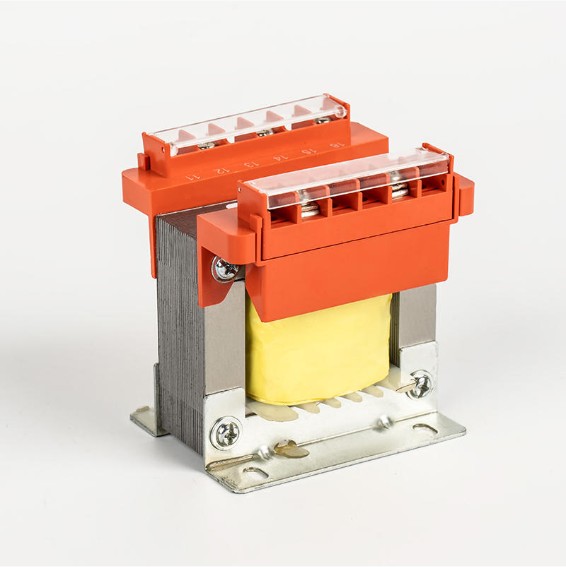

Control industrial și automatizare

În sistemele de automatizare industrială, transformatoarele de joasă frecvență servesc ca componente de bază în controlul puterii, realizând conversia AC-DC și antrenând motoare și actuatoare. La sudorii electrici, acestea furnizează tensiune și curent de sudare stabile — critică pentru calitatea consecventă a sudurii. Regulatoarele de tensiune și stabilizatorii depind, de asemenea, de transformatoarele de joasă frecvență pentru a menține toleranțe strânse de ieșire în cazul sarcinilor fluctuante.

Invertoare fotovoltaice și stocare a energiei

Pe măsură ce energia regenerabilă crește la nivel global, transformatoarele de joasă frecvență au devenit indispensabile în invertoarele fotovoltaice (PV). Într-o sistem fotovoltaic legat la rețea , transformatorul convertește DC de la panouri solare în AC compatibil cu rețea, crescând tensiunea până la nivelurile rețelei, oferind în același timp izolație galvanică esențială - o cerință de reglementare în multe țări. Transformatoarele invertoare fotovoltaice tipice funcționează la eficiențe de 97–98,5%.

În sistemele de stocare a energiei bateriei (BESS), transformatoarele gestionează fluxul de putere bidirecțional - încărcarea bateriei de la rețea (AC la DC) și descărcarea înapoi în rețea sau sarcini (DC la AC). Fiabilitatea lor în acest rol de ciclism determină în mod direct timpul de funcționare a sistemului și eficiența dus-întors.

Ningbo Chuangbiao Electronic Technology Co., Ltd. dezvoltă transformatoare de joasă frecvență optimizate cu precizie pentru aceste noi aplicații energetice, combinând eficiența ridicată cu stabilitatea termică necesară pentru funcționarea continuă în medii fotovoltaice și de stocare.

Iluminat și electrocasnice

Transformatoarele de joasă frecvență din aplicațiile de iluminat reglează tensiunea pentru a controla luminozitatea și consistența culorii. În aparatele de uz casnic, acestea asigură o alimentare stabilă în ciuda fluctuațiilor rețelei - protejând electronicele sensibile de scăderi de tensiune sau supratensiuni care ar putea scurta durata de viață a echipamentului sau ar putea cauza defecțiuni operaționale.

Cum să alegeți transformatorul potrivit pentru aplicația dvs

Selectarea tipului sau a valorii nominale greșite de transformator duce la supraîncălzire, defecțiuni premature sau pericole de siguranță. Luați în considerare acești factori:

1. Tipul de sarcină și factorul de putere – Sarcinile inductive (motoare, sudoare) au factori de putere mai mici; măriți kVA în mod corespunzător, adăugând de obicei o marjă de 20–25%.
2. Cerințe de tensiune – Confirmați tensiunile de intrare (primare) și de ieșire (secundare) și dacă este necesară creșterea sau scăderea.
3. Cerință de izolare – Dacă este necesară izolarea galvanică pentru siguranță sau respingerea zgomotului, utilizați un transformator de izolare sau standard cu două înfășurări, nu un autotransformator.
4. Constrângeri fizice – Acolo unde spațiul și EMI sunt critice (de exemplu, amplificatoare audio, dispozitive medicale), alegeți modele toroidale.
5. Mediul – Tip uscat pentru interior (rășină turnată) pentru spații restrânse; racit cu ulei pentru statii exterioare sau instalatii de mare capacitate.
6. Eficiență și costuri de exploatare – Pentru transformatoare care funcționează 24/7, a 1% îmbunătățire a eficienței pe o unitate de 100 kVA economisește aproximativ 876 kWh pe an — semnificativ pe o durată de viață de 20 de ani.

Verificați întotdeauna conformitatea cu standardele aplicabile: IEC 60076 (transformatoare de putere), IEC 61558 (transformatoare de siguranță) sau seria IEEE C57 pentru aplicații nord-americane.
