Ce măsuri de precauție ar trebui luate în timpul instalării și utilizării transformatoarelor de tip pin de joasă frecvență?

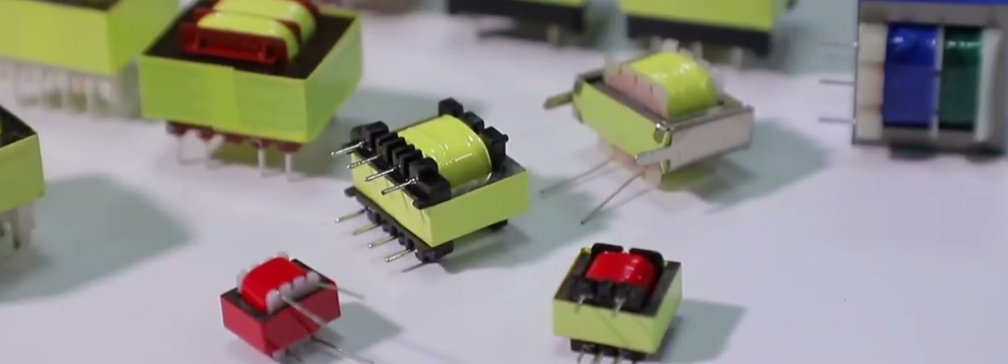

Transformatoare de tip pin de joasă frecvență sunt utilizate pe scară largă în echipamente de alimentare cu energie, control industrial, electronice de putere, aparate de uz casnic și instrumente. Ele sunt utilizate în principal pentru conversia tensiunii, izolarea electrică și alimentarea stabilă. Deoarece transformatoarele de tip pin de frecvență joasă funcționează în mod obișnuit în medii de putere de 50 Hz sau 60 Hz, acestea au putere, dimensiune și greutate relativ mari. Prin urmare, trebuie acordată o atenție deosebită diferitelor detalii în timpul instalării și utilizării pentru a asigura funcționarea sigură, stabilă și pe termen lung a echipamentului.

1. Precauții înainte de instalare
Înainte de a instala un transformator de tip pin de frecvență joasă, confirmați că parametrii tehnici ai transformatorului corespund mediului de operare și cerințelor echipamentului. Parametri precum tensiunea nominală de intrare, tensiunea de ieșire, puterea nominală și frecvența de operare trebuie să fie în concordanță cu designul real al circuitului. Selecția necorespunzătoare poate duce cu ușurință la supraîncărcare a transformatorului, supraîncălzire gravă sau chiar deteriorare.

În al doilea rând, verificați aspectul transformatorului de tip pin de frecvență joasă pentru a vă asigura că este intact, știfturile sunt îngrijite și sigure și că nu există deformări, slăbiciune sau deteriorare a stratului de izolație. Dacă se găsesc anomalii, evitați instalarea și utilizarea directă. Mai mult, confirmați că clasa de izolație a transformatorului și capacitatea de rezistență la tensiune îndeplinesc standardele de siguranță electrică, ceea ce este deosebit de important în aplicațiile industriale sau cu cerere mare.

2. Puncte cheie pentru instalarea corectă a transformatoarelor de tip pin de frecvență joasă
În timpul instalării, metoda de fixare este crucială. Transformatoarele de tip pin de frecvență joasă sunt instalate de obicei prin lipirea sau conectarea pinii pe o placă PCB. Datorită greutății lor relativ mari, se recomandă să rezervați o zonă de sprijin suficientă în designul PCB-ului și, dacă este necesar, să utilizați șuruburi, suporturi sau adeziv pentru fixare pentru a preveni oboseala îmbinărilor de lipit cauzată de vibrații sau impact pe termen lung.

Când lipiți, asigurați-vă că pinii sunt în contact complet cu plăcuțele de lipit, iar îmbinările de lipire sunt pline și sigure, evitând îmbinările de lipit la rece sau conexiunile slabe. Temperatura și timpul de lipire trebuie controlate corespunzător pentru a preveni deteriorarea structurii interioare a transformatorului sau a materialelor izolatoare din cauza supraîncălzirii. În același timp, trebuie menținut suficient spațiu electric între pini pentru a evita scurtcircuitele sau riscurile de scurgere din cauza distanței insuficiente.
Alegerea locului de instalare este, de asemenea, foarte importantă. Transformatoarele de tip pin de frecvență joasă generează o anumită cantitate de căldură în timpul funcționării, așa că trebuie ținute departe de componentele sensibile la temperatură. Un aspect rezonabil nu numai că ajută la disiparea căldurii, ci și reduce interferența electromagnetică la circuitele din jur.

3. Precauții la utilizarea transformatoarelor de tip pin de frecvență joasă
În utilizare practică, potrivirea sarcinii este crucială pentru asigurarea funcționării stabile a transformatoarelor de tip pin de joasă frecvență. Evitați funcționarea prelungită la suprasarcină, deoarece aceasta poate duce la supraîncălzirea miezului, îmbătrânirea izolației bobinei și o durată de viață scurtă. Se recomandă rezervarea unei anumite marje de putere pentru a face față fluctuațiilor instantanee ale curentului sau schimbărilor de sarcină.

Stabilitatea tensiunii de alimentare este la fel de importantă. Tensiunea de intrare prea mare sau prea mică va afecta performanța și siguranța de ieșire a transformatorului. Funcționarea prelungită în condiții anormale de tensiune poate duce la o tensiune de ieșire instabilă sau chiar la deteriorarea circuitelor din aval.

În timpul funcționării, acordați atenție creșterii temperaturii transformatorului. Dacă se detectează încălzire anormală, zgomote neobișnuite sau un miros de ars, deconectați imediat alimentarea și inspectați transformatorul. Aceste fenomene sunt adesea semne de suprasarcină, scurtcircuit sau defecțiune internă, iar utilizarea continuă prezintă un pericol semnificativ pentru siguranță.

4. Protecția împotriva interferențelor electromagnetice și a siguranței
Transformatoarele de tip pin de joasă frecvență generează un anumit câmp electromagnetic în timpul funcționării, care poate afecta circuitele sensibile din jur. Pentru a reduce interferența, în proiectare ar trebui să fie utilizate aranjamente rezonabile de cablare și, dacă este necesar, trebuie adăugate măsuri de ecranare sau circuite de filtrare. Designul bun de împământare ajută, de asemenea, la îmbunătățirea siguranței electrice și a capacităților anti-interferențe ale sistemului.

În aplicațiile care implică contact om-mașină sau cerințe înalte de siguranță, performanța izolației electrice trebuie acordată o atenție deosebită. Asigurați-vă că înfășurările primare și secundare ale transformatorului de tip pin de frecvență joasă au o distanță de izolație suficientă și o capacitate de rezistență la tensiune pentru a evita riscurile de scurgere.

5. Sugestii de întreținere și inspecție zilnică
Deși transformatoarele de tip pin de frecvență joasă au o structură relativ stabilă, inspecția regulată este încă foarte necesară. Se recomandă să verificați în mod regulat dacă îmbinările de lipit sunt ferme, dacă știfturile sunt oxidate și dacă materialul de izolație este îmbătrânit. Dacă se găsesc anomalii, acestea trebuie înlocuite sau reparate prompt.

În același timp, păstrați interiorul echipamentului curat, evitând acumularea pe termen lung de praf și ulei pe suprafața transformatorului. Acest lucru ajută la disiparea căldurii și reduce rata de eșec. Când este utilizat în medii cu temperatură ridicată sau umiditate ridicată, frecvența de inspecție trebuie mărită pentru a asigura funcționarea fiabilă pe termen lung a transformatorului.

Instalarea și utilizarea transformatoarelor de tip pin de joasă frecvență nu sunt complicate, dar necesită atenție la detalii. De la selecție și instalare până la utilizarea și întreținerea zilnică, fiecare aspect îi afectează în mod direct performanța și durata de viață. Numai prin respectarea strictă a procedurilor standard de operare, transformatoarele de tip ac de joasă frecvență pot realiza în mod fiabil conversia tensiunii și izolarea electrică, oferind suport sigur și de încredere pentru întregul sistem de alimentare cu energie.
