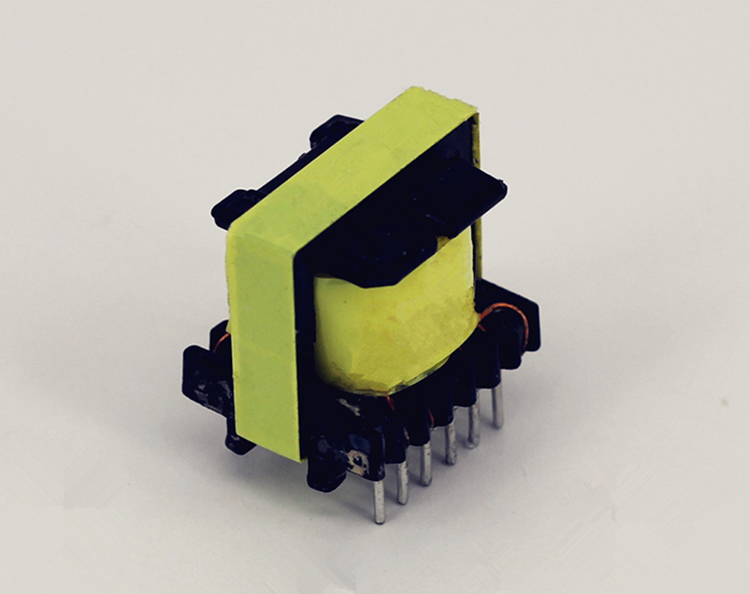

Proiectare transformatoare de înaltă frecvență principiu-nongbo chuangbiao electronică

Atunci când proiectați un transformator de înaltă frecvență, inductanța de scurgere și capacitatea distribuită a transformatorului trebuie să fie redusă la minimum, deoarece transformatorul de înaltă frecvență în sursa de alimentare de comutare transmite un semnal de undă pătrată de înaltă frecvență. În timpul procesului tranzitoriu de transmisie, inductanța de scurgere și capacitatea distribuită vor provoca curent de supratensiune și tensiune de vârf, precum și oscilație superioară, ceea ce duce la creșterea pierderilor. De obicei, inductanța de scurgere a transformatorului este controlată ca 1% până la 3% din inductanța primară.

Inductanța de scurgere a bobinei primare ---- Inductanța de scurgere a transformatorului este cauzată de cuplarea incompletă a fluxului magnetic între bobina primară și bobina secundară, între straturi și între viraje.

Capacitatea distribuită ---- Capacitatea formată între rândurile înfășurărilor transformatorului, între straturile superioare și inferioare ale aceluiași înfășurare, între înfășurări diferite, iar între înfășurare și stratul de ecranare se numește capacitate distribuită.

Înfășurarea primară-înfășurarea primară trebuie plasată în stratul cel mai interior, astfel încât lungimea sârmei folosită la fiecare rotație a înfășurării primare a transformatorului poate fi cât mai scurtă, reducând astfel la sârmă folosită în întreaga înfășurare, ceea ce reduce efectiv capacitatea distribuită a înfășurării primare în sine.

Înfășurarea secundară: După înfășurarea primară, adăugați (3 până la 5) straturi de căptușeală de izolare înainte de a înfășura înfășurarea secundară. Acest lucru poate reduce capacitatea condensatorului distribuit între înfășurarea primară și înfășurarea secundară și, de asemenea, crește rezistența la izolație între înfășurările primare și secundare, îndeplinind cerințele de izolare de rezistare a tensiunii.

Înfășurarea prejudecăților ---- Dacă înfășurarea prejudecății este înfășurată între primar și secundar sau pe stratul cel mai exterior, este legată dacă reglarea sursei de comutare se bazează pe tensiunea secundară sau pe tensiunea primară.
